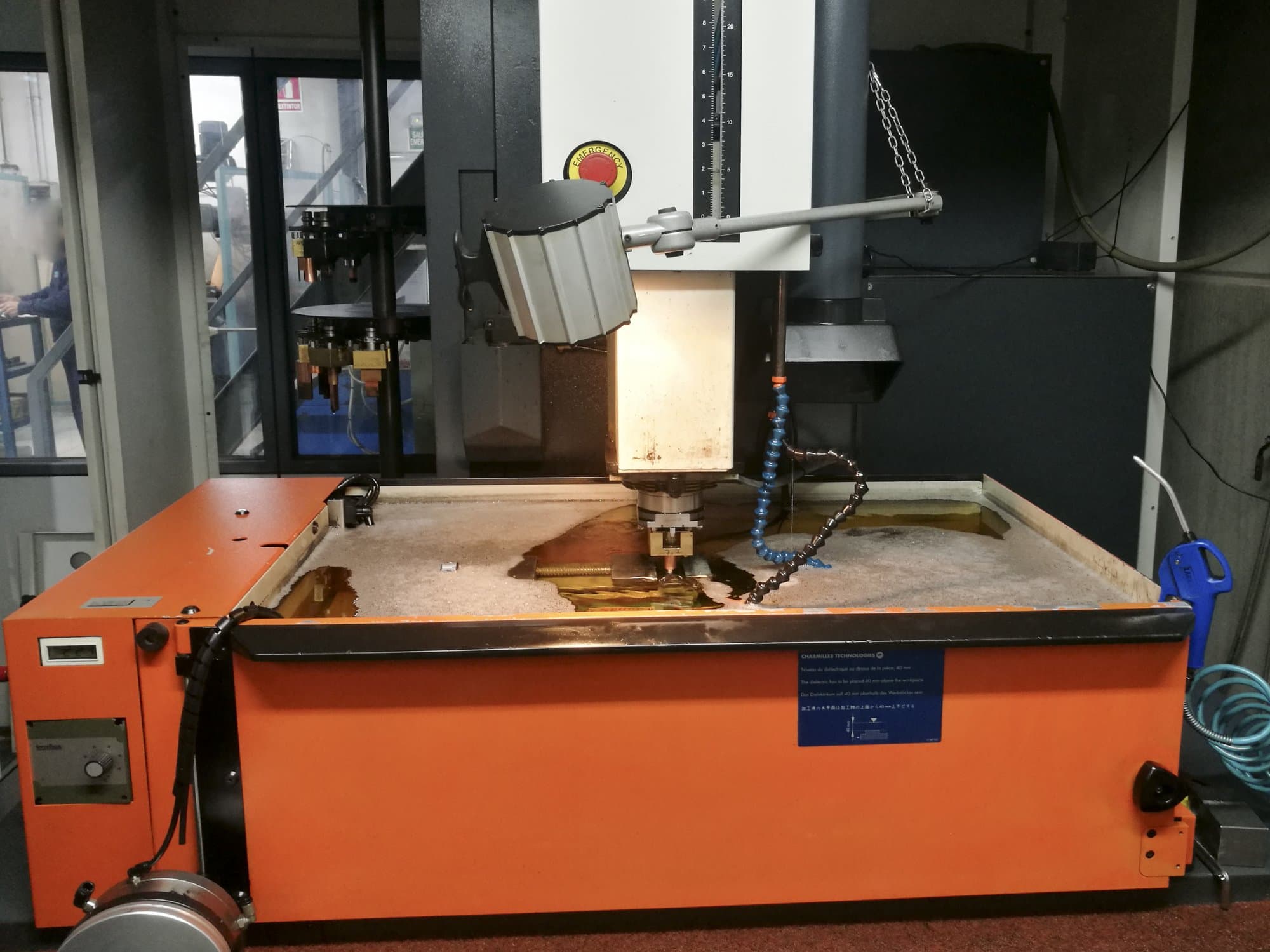

CHARMILLES - ROBOFORM 2000+ES-EDM-CHA-1996-00001

Datos generales

• Longitud de máquina: 2790 mm
• Ancho de máquina: 1910 mm
• Altura de máquina: 2540 mm
• Peso de máquina: 3450 kg

Unidad de control

• Marca: CHARMILLES

Recorrido

• Recorrido Eje X: 320 mm
• Avance de trabajo Eje X: 15 mm/s
• Precisión Eje X: 0.5 µm
• Recorrido Eje Y: 220 mm
• Avance de trabajo Eje Y: 15 mm/s
• Precisión Eje Y: 0.5 µm
• Recorrido Eje Z: 320 mm
• Avance de trabajo Eje Z: 15 mm/s
• Precisión Eje Z: 0.5 µm
• Recorrido Eje C: 360° MM
• Avance de trabajo Eje C: 100 tr/min
• Fuerza de avance Eje C: 20 Nm
• Precisión Eje C: 1/1000°

Pieza de trabajo

• Pieza de trabajo x: 550 mm
• Pieza de trabajo y: 880 mm
• Pieza de trabajo z: 225 mm
• Peso máximo sobre mesa: 550 kg

Mesa de trabajo

• Longitud exterior: 560 mm
• Ancho exterior: 400 mm
• Ajuste de altura: 550 mm
• Tamaño de ranuras en "T": 12 mm
• Número de ranura para herramientas: 3
• Distancia: 125 mm

Media

• Tipo de corriente principal: 400 V / 50 Hz / 3P / 16 A
• Consumo de energía: 5 kVA
• Presión de aire: 6 bar
• Tanque dieléctrico: 370 L
