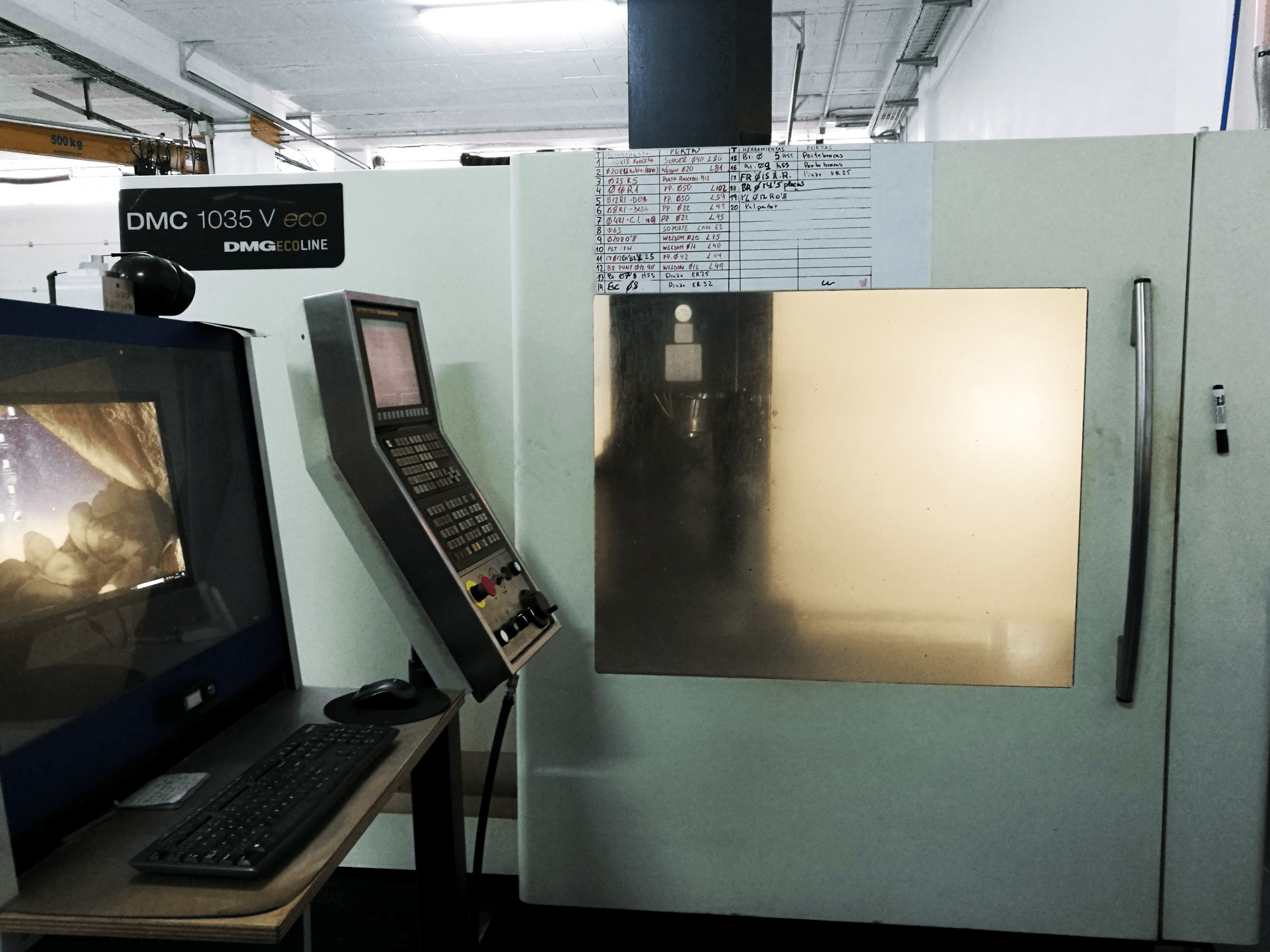

DMG MORI - DMC 1035 V ecoES-MIL-DMG-2008-00001

Datos generales

• Longitud de máquina: 2607 mm
• Ancho de máquina: 2198 mm
• Altura de máquina: 2650 mm
• Peso de máquina: 3600 kg

Unidad de control

• Modelo: 0i-MC
• Marca: FANUC

Transmisión principal

• Rango de velocidad de husillo: 10000 1/min
• Potencia del motor de husillo: 9 kW
• Cono de adaptación: SK 40

Recorrido

• Recorrido Eje X: 1035 mm
• Avance de trabajo Eje X: 20000 mm/min
• Fuerza de avance Eje X: 5000 N
• Avance rápido Eje X: 30000 mm/min
• Recorrido Eje Y: 550 mm
• Avance de trabajo Eje Y: 20000 mm/min
• Fuerza de avance Eje Y: 5000 N
• Avance rápido Eje Y: 30000 mm/min
• Recorrido Eje Z: 550 mm
• Avance de trabajo Eje Z: 20000 mm/min
• Fuerza de avance Eje Z: 2000 N
• Avance rápido Eje Z: 30000 mm/min

Pieza de trabajo

• Pieza de trabajo z: 720 mm
• Peso máximo sobre mesa: 600 kg

Mesa de trabajo

• Longitud exterior: 1200 mm
• Ancho exterior: 600 mm
• Número de ranura para herramientas: 5
• Distancia: 100 mm
• Máxima distancia entre husillo vertical y mesa: 720 mm

Herramientas

• Cambiador de herramientas: 20
• Peso máximo: 6 kg
• Diámetro máximo de herramientas: 30 mm
• Longitud máxima de herramienta: 300 mm

Media

• Tipo de corriente principal: 400 V
• Consumo de energía: 17 kVA
• Presión de aire: 8 bar
• Tanque de lubricación: 120 L
• Extractor de virutas: Si
• Presión de refrigerado: 3.7 bar
