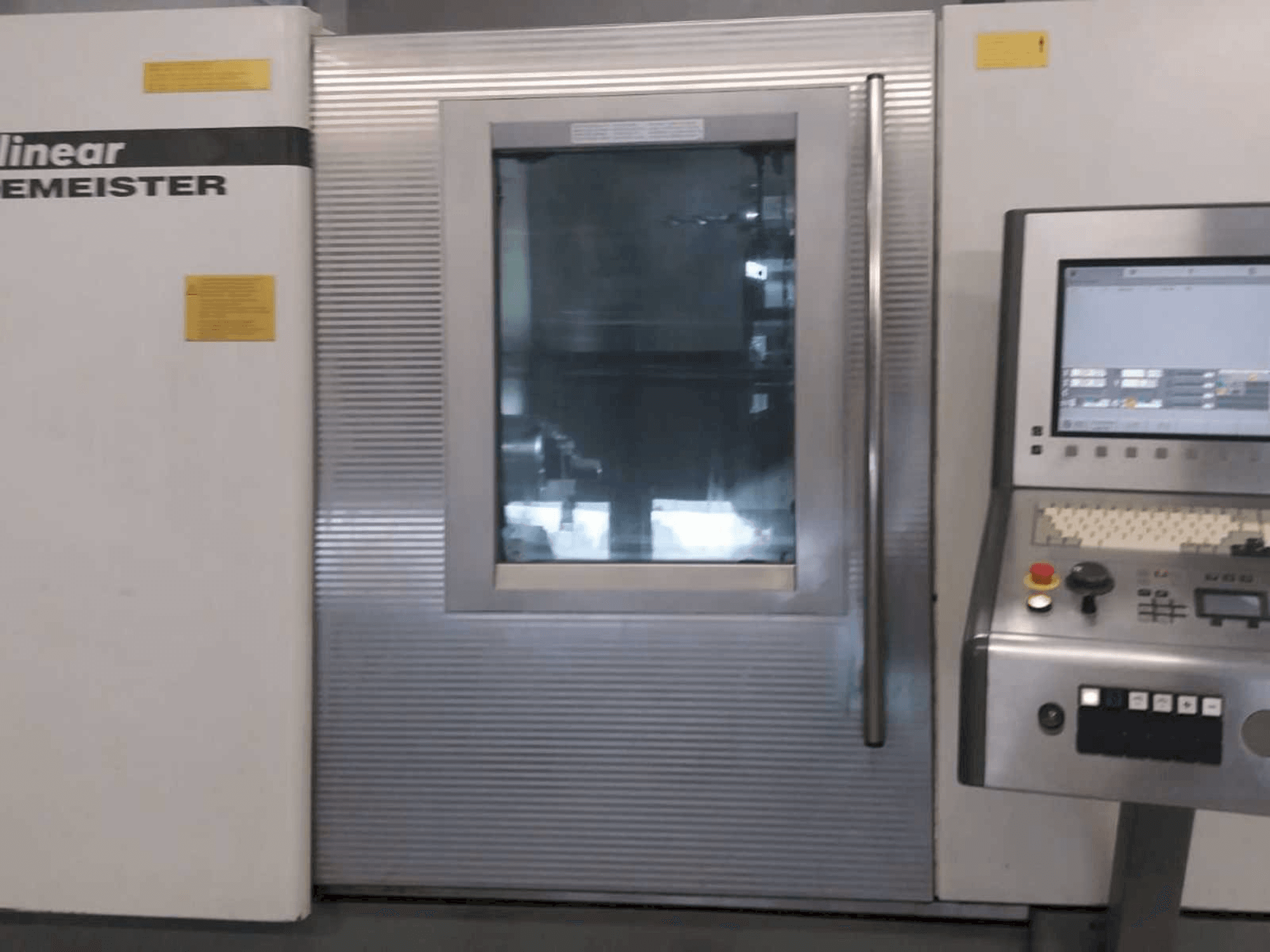

Vista frontal de la máquina Gildemeister CTX 420 linear

Gracias por su visita

Esta máquina se vendió recientemente. Mire otras opciones similares o contáctenos directamente.

Ver todas las máquinas similares

Ver máquinas similares

Gildemeister CTX 420 linear

Galería de fotos

Gildemeister - CTX 420 linearPL-TUR-GIL-2003-00001

Vendida

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
Gildemeister CTX 420 Girando

Mostrar en idioma original

Este torno lineal Gildemeister CTX 420 fue fabricado en 2003. Esta máquina de 4 ejes ha estado trabajando durante 81891 horas, de las cuales 22974 son horas de trabajo del husillo. Funciona a través de una unidad de control de giro Heidenhain DataPilot 4290V7. Esta máquina puede trabajar con una velocidad de husillo de hasta 5000 rpm.

Resumen

marca: Gildemeister
año: 2003
MODELO: CTX 420 linear
horas de producción: 81891
tipo de aplicación: Torneado
Ubicación: Polonia
tipo de máquina: Tornos horizontales
Marca de unidad de control: HEIDENHAIN

Información técnica - Gildemeister CTX 420 linear

Datos generales

Longitud de máquina: 4350 mm
Ancho de máquina: 2460 mm
Altura de máquina: 2080 mm
Peso de máquina: 6000 kg

Unidad de control

Modelo: DataPilot 4290V7 turnplus
Marca: HEIDENHAIN

Controlador

Marca: SINUMERIK
Modelo: 840D

Transmisión principal

Rango de velocidad de husillo: 25-5000 1/MIN
Número de ejes: 4

Recorrido

Recorrido Eje X: 260 mm
Recorrido Eje Y: 40 mm
Recorrido Eje Z: 635 mm

Información adicional

Beneficios de la máquina

Ventajas cualitativas de la máquina

Herramienta de medición del sensor
X contrapeso hidráulico
Alimentador de chips rascadores
El aire acondicionado de los armarios eléctricos
Aire acondicionado del eje
El aire acondicionado del cabezal de la herramienta
Documentación original en inglés
Alemán, y el manual del programador
Electricidad: 400v/50hz
Necesidad de energía total: 50kva

Ventajas técnicas de la máquina

Cabeza de torreta 12 pos. / vdi 40 din 69880 (todo impulsado)
Diámetro de giro: 324 mm
Longitud de giro: 600 mm
Diámetro de la barra: 65 mm
Diámetro del columpio: 680 mm
Herramientas de accionamiento 12 pos. 4. 500 u/mi
Conicidad en la pluma de cola mk 5
Recorrido del contracabezal: 580 mm
Portabrocas hidráulico de 205 mm
Contrapunto automático programable, avance rápido 6 m / min

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
