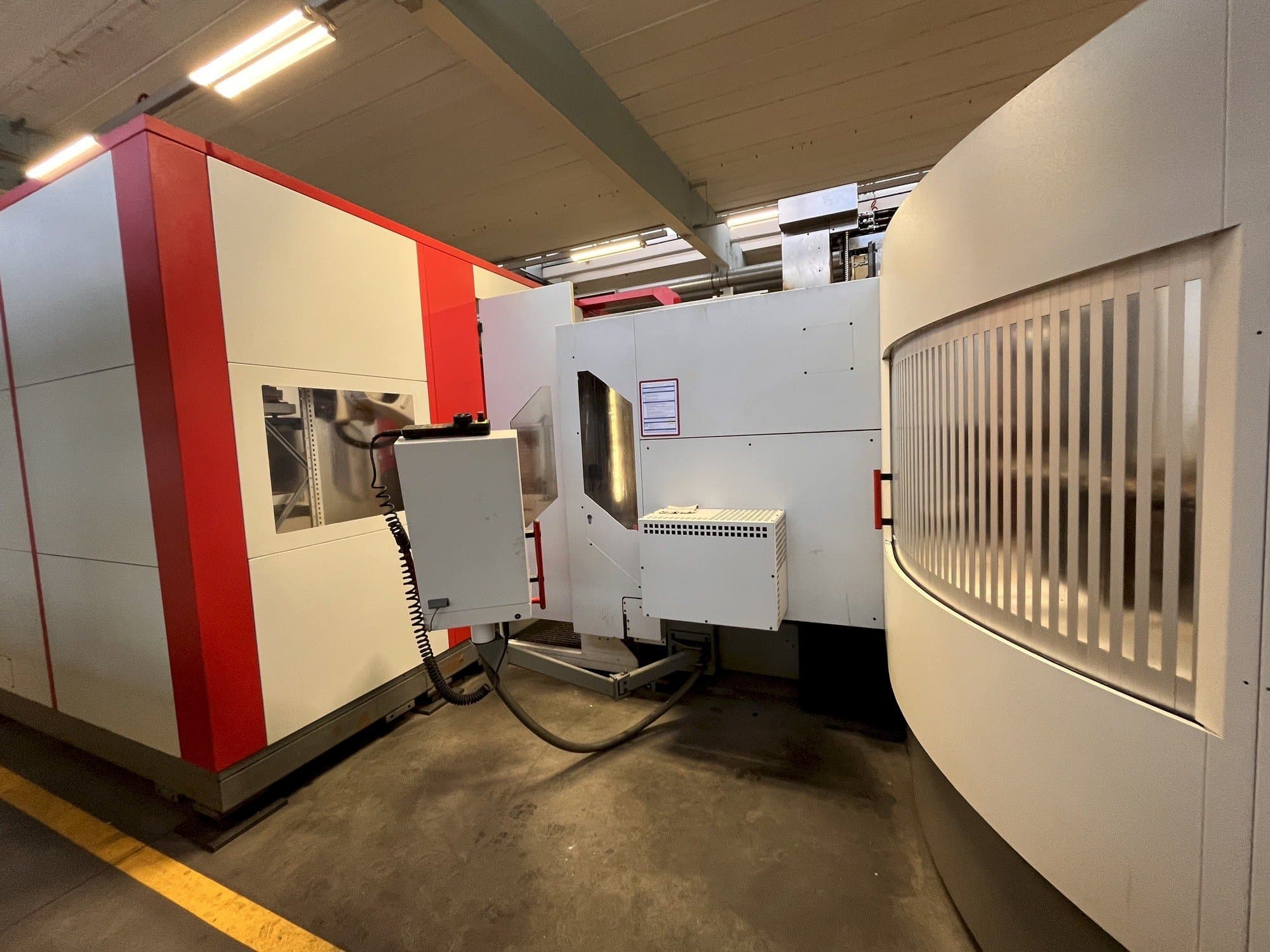

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003

Equipamiento adicional

• la célula viene con 25 paletas sin tornillo de banco 1 paleta en cada máquina y 23 en la automatización
• vienen con sonda de contacto Renishaw
• Transportador de virutas incluido
• La bomba de alta presión de refrigerante interior no está incluida

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Robot kuka kr 150-2 2000:
• 6 ejes, peso: 1267 kg, ordenador maestro que funciona con windows 10, y soflex pcs funcionan con windows xp. Estante de la plataforma 300x300 con 24 lugares - 22 de los cuales son paletas en el estante, 3 de los cuales son bloques de sujeción de energía para la sujeción de pinzas automáticas.
• 2 cúbicos, 1x cilíndricos - 1x bloque de sujeción manual
• Estantería de paletas 400x400 con 18 espacios - de los cuales 17 paletas están en la estantería
• Lugares de almacenamiento de materias primas:
• 2 zonas de almacenamiento de materias primas para piezas cúbicas, 60 plazas disponibles por zona de almacenamiento. Se puede cargar materia prima de dimensiones 50x15. - 2x bandejas de materia prima para piezas cilíndricas, 56 plazas disponibles por bandeja. Se pueden cargar piezas con una espiga de 6 mm.
• 2x pinzas adicionales: 1x para piezas cilíndricas, 1x para piezas cúbicas
• Kuka con 6 ejes con un peso máximo de paleta de 140 kg - unidad de control manual kuka carga de materia prima mediante estación de preparación externa
• Gestión de pedidos soflex versión 4. 27
• El ordenador principal funciona con windows 10, los soflex pcs funcionan con windows xp

Ventajas técnicas de la máquina

• Avance rápido 45000 mm/min - nc diámetro de la mesa giratoria 280
• Con sistema de sujeción erowa dimensión de garganta 160 mm - mts placa base 320p/a 2-f. MediaÜ. 2 pliegues
• Mesa giratoria - ikz - clasificador de virutas
• Centro de husillo de suministro de aire comprimido - puerta de cabina automática - luz de estado
• Enrollamiento de la cama - techo de cabina manual - sistema de extracción losma
• Volante electrónico - cinta transportadora abatible - colocar cargador adicional: 157
• Almacén de herramientas: 157 ranuras, alimentación de 6 pliegues, puerta automática, compensación de temperatura
• Número de muelles de carga y descarga: 8
• Medida de la herramienta: blum wz rotura/medida a1
• Sonda de contacto: 2x renishaw omp 40-2ls, extensión plc 2ª sonda de medida
