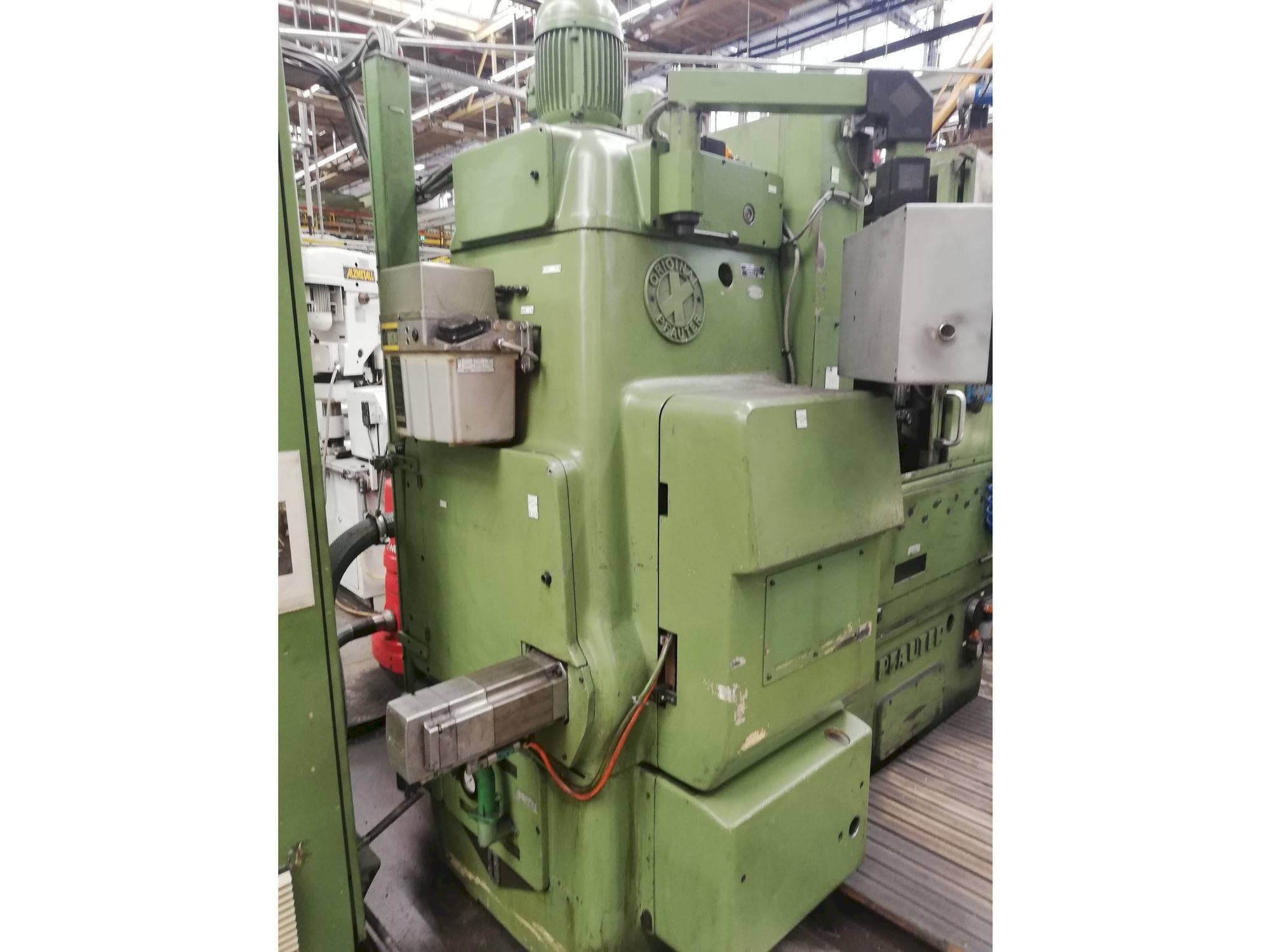

Pfauter - P400DE-GEA-PFA-2007-00001

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Declaración de conformidad ce
• Nuevo panel de control, estructura de control con s7 plc
• Mayor distancia de la mesa de sujeción al contra-soporte al centro del husillo de fresado 638/470mm
• Husillo de fresado; cono 1 : 5 fresa de mayor diámetro 160mm
• Diámetro de la mayor anchura: 160 mm
• Distancia del eje al husillo de fresado y al husillo de sujeción sin graste del contra-soporte: 300mm / el más pequeño 30mm
• Posibilidad de ajustar el husillo de fresado: por sí mismo 100mm / a mano 120mm
• Corredera de fresado: giratoria hasta 240 grados
• Tabla: diámetro de los anillos transversales 400mm diámetro interior 80mm
• Dispositivo de fresado esférico, dispositivo de cambio de paso

Ventajas técnicas de la máquina

• Dos servomotores para el accionamiento axial (eje z) y de la mesa (eje c)
• Columna de luz de estado, módulo de freno hacen pold para el accionamiento de la cortadora
• Cono: moise 5
• Conexión para la extracción de virutas, dispositivo de frenado de polos
• Cd's con: esquemas eléctricos completos, cd's con: docu , s7, simo-drive, sinocom
• Protector de virutas de trabajo completo con base de succión de filete 1840x730mm
• Mandril de trabajo 20h6 25h6, mandril de fresado 27 32 diámetro j 5
• Rango de trabajo pieza mayor a fresar módulo 6mm
• Diámetro máximo a mecanizar con/sin contra-soporte 400mm
• Mayor anchura de fresado: engranajes rectos 300 mm

Más información

Especialmente adecuado para: Engranajes rectos y helicoidales, Engranajes de tornillo sin fin
