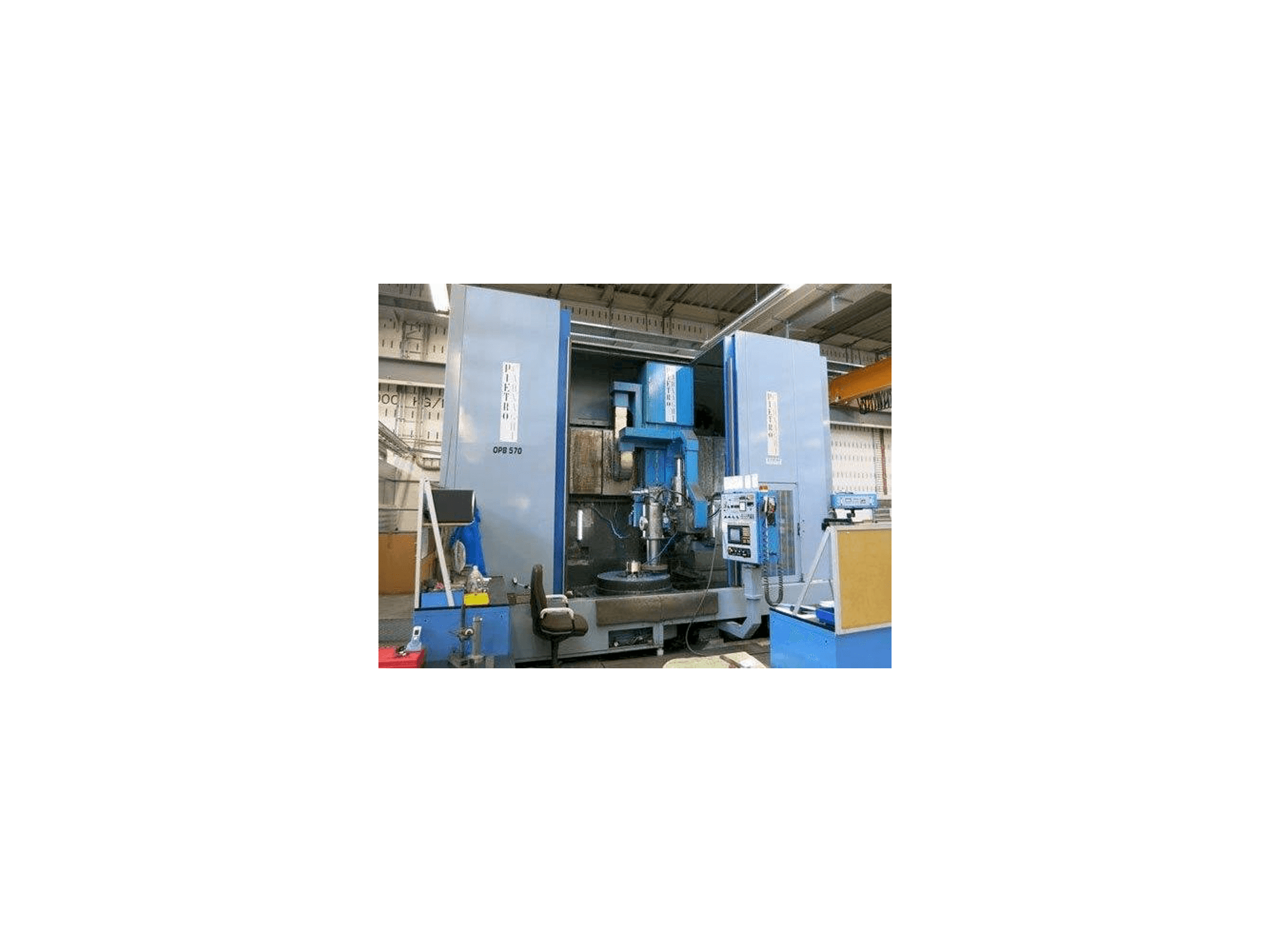

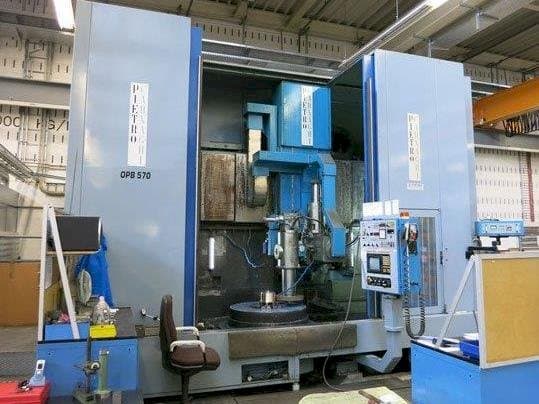

Vista frontal de la máquina PIETRO CARNAGHI ATF 8 SH

Gracias por su visita

Esta máquina se vendió recientemente. Mire otras opciones similares o contáctenos directamente.

Ver todas las máquinas similares

Ver máquinas similares

PIETRO CARNAGHI ATF 8 SH

Galería de fotos

PIETRO CARNAGHI - ATF 8 SHIT-MIL-PIE-1980-00001

Vendida

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
Rectificadora PIETRO CARNAGHI ATF 8 SH

Mostrar en idioma original

Esta rectificadora PIETRO CARNAGHI ATF 8 SH fue construida en 1980 y ha sido reequipada en el año 2004. Está equipada con una unidad de control SINUMERIK System 3. La máquina tiene 4 husillos, 2 de ellos trabajan con un rango de velocidad entre 1000 - 2800 rpm y el husillo número 3 tiene un rango de velocidad de 3000 - 6000 rpm. Incluye un dispositivo de equilibrado automático y varias bridas porta-ruedas.

Resumen

marca: PIETRO CARNAGHI
año: 1980
MODELO: ATF 8 SH
horas de producción: 0
tipo de aplicación: Torneado
Ubicación: Italia
tipo de máquina: Máquina de torneado vertical
Marca de unidad de control: SIEMENS

Información técnica - PIETRO CARNAGHI ATF 8 SH

Datos generales

Longitud de máquina: 8500 mm
Ancho de máquina: 5000 mm
Altura de máquina: 4600 mm
Peso de máquina: 42000 KG

Unidad de control

Modelo: SINUMERIK System 3
Marca: SIEMENS

Transmisión principal

Número de husillos: 4
Rango de velocidad de husillo: 1000-2800 1/MIN
Potencia del motor de husillo: 12 kW

Pieza de trabajo

Peso máximo sobre mesa: 2000 KG

Media

Tipo de corriente principal: 400V
Refrigeración interna: Si

Información adicional

Equipamiento adicional

Dispositivo de equilibrado automático
Dispositivo de contaje
Varias bridas porta ruedas

Beneficios de la máquina

Ventajas cualitativas de la máquina

Vagón para la molienda (transversal): desplazamiento vertical 650 mm
Vagón para avances de trabajo (transversales): 0. 0005 - 50 mm/rev.
Vagón para avances de trabajo (transversal): 0. 01 - 2000 mm/min
Vagón para el rectificado (transversal) rápido 4: m/min
Vagoneta para rectificado (transversal) incremento mínimo: 0. 001 mm
Vagón para el esmerilado (transversal) precisión giratoria: 5 seg.
Husillo 1 (para rectificado redondo exterior) diámetro de la muela: 250 - 400 mm
Potencia del eje 2 (a la mejilla): 15 kw
Revoluciones del husillo 3 (para el rectificado interior) 3000 - 6000 rpm
Diámetro de las 3 ruedas del husillo: 250 mm

Ventajas técnicas de la máquina

Cabezas de rueda: 4 unidades
Diámetro de la mesa magnética: 1000 mm
Diámetro máximo de paso: 1200 mm
Altura de molienda: 420 mm
Diámetro máximo de rectificado exterior: 1100 mm
Diámetro de la mesa de torneado: 1000 mm
Revoluciones de la mesa de torneado: 5 - 150 rpm
Potencia de la mesa giratoria: 10 kw
Vagoneta para la molienda (transversal): incluye tornillos de bolas
Vagoneta de molienda (transversal): recorrido transversal 1180 mm

Más información

- Potencia del husillo 3: 15 KW - Husillo 4 (para rectificado interior) diámetro de la rueda: 50 mm - Diámetro mínimo de rectificado del husillo 4: 90 mm - Revoluciones del husillo 4: 15000 rpm

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
