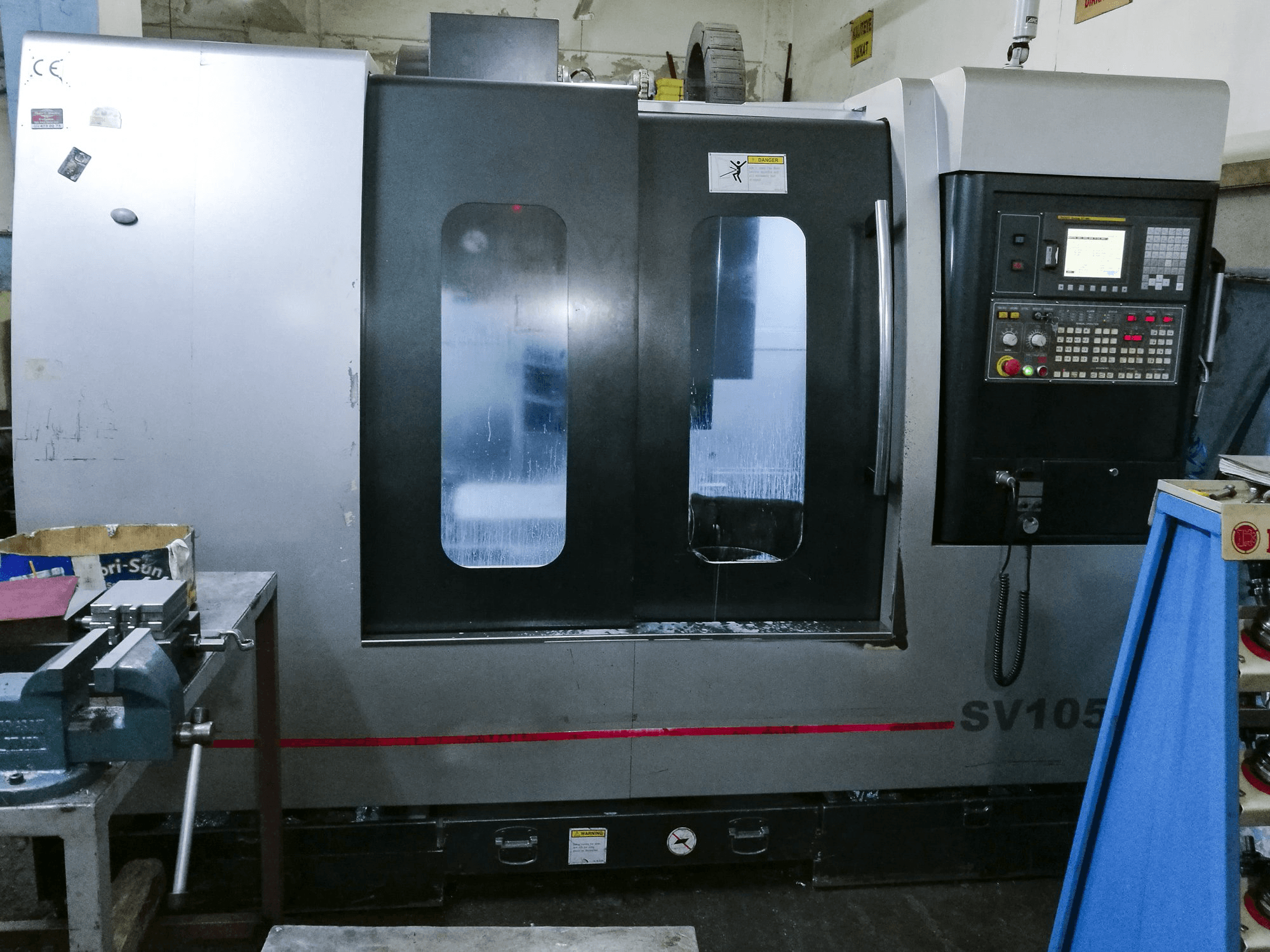

Pinnacle - SV105TR-MIL-PIN-2008-00001

Datos generales

• Longitud de máquina: 3000 mm
• Ancho de máquina: 2100 mm
• Altura de máquina: 2650 mm
• Peso de máquina: 5300 kg

Unidad de control

• Modelo: 0i-MC
• Interfaz: En serie, Tarjeta de memoria
• Control remoto: Si
• Marca: FANUC

Transmisión principal

• Número de husillos: 1
• Rango de velocidad de husillo: 60-8000 1/min
• Potencia del motor de husillo: 11 kW
• Cono de adaptación: ISO 40

Recorrido

• Recorrido Eje X: 1020 mm
• Avance de trabajo Eje X: 0-10000 mm/min
• Avance rápido Eje X: 30 m/min
• Recorrido Eje Y: 560 mm
• Avance de trabajo Eje Y: 0-10000 mm/min
• Avance rápido Eje Y: 30 m/min
• Recorrido Eje Z: 560 mm
• Avance de trabajo Eje Z: 0-10000 mm/min
• Avance rápido Eje Z: 24 m/min

Pieza de trabajo

• Peso máximo sobre mesa: 600 kg

Mesa de trabajo

• Longitud exterior: 1200 mm
• Ancho exterior: 510 mm
• Tamaño de ranuras en "T": 18 mm
• Número de ranura para herramientas: 5
• Distancia: 100 mm

Herramientas

• Cambiador de herramientas: 200
• Peso máximo: 8 kg
• Diámetro máximo de herramientas: 100/90 mm
• Longitud máxima de herramienta: 250 MM

Media

• Tipo de corriente principal: 220 V / 3 P / 50 Hz
• Presión de aire: 6 bar
• Tanque de lubricación: 200 L
