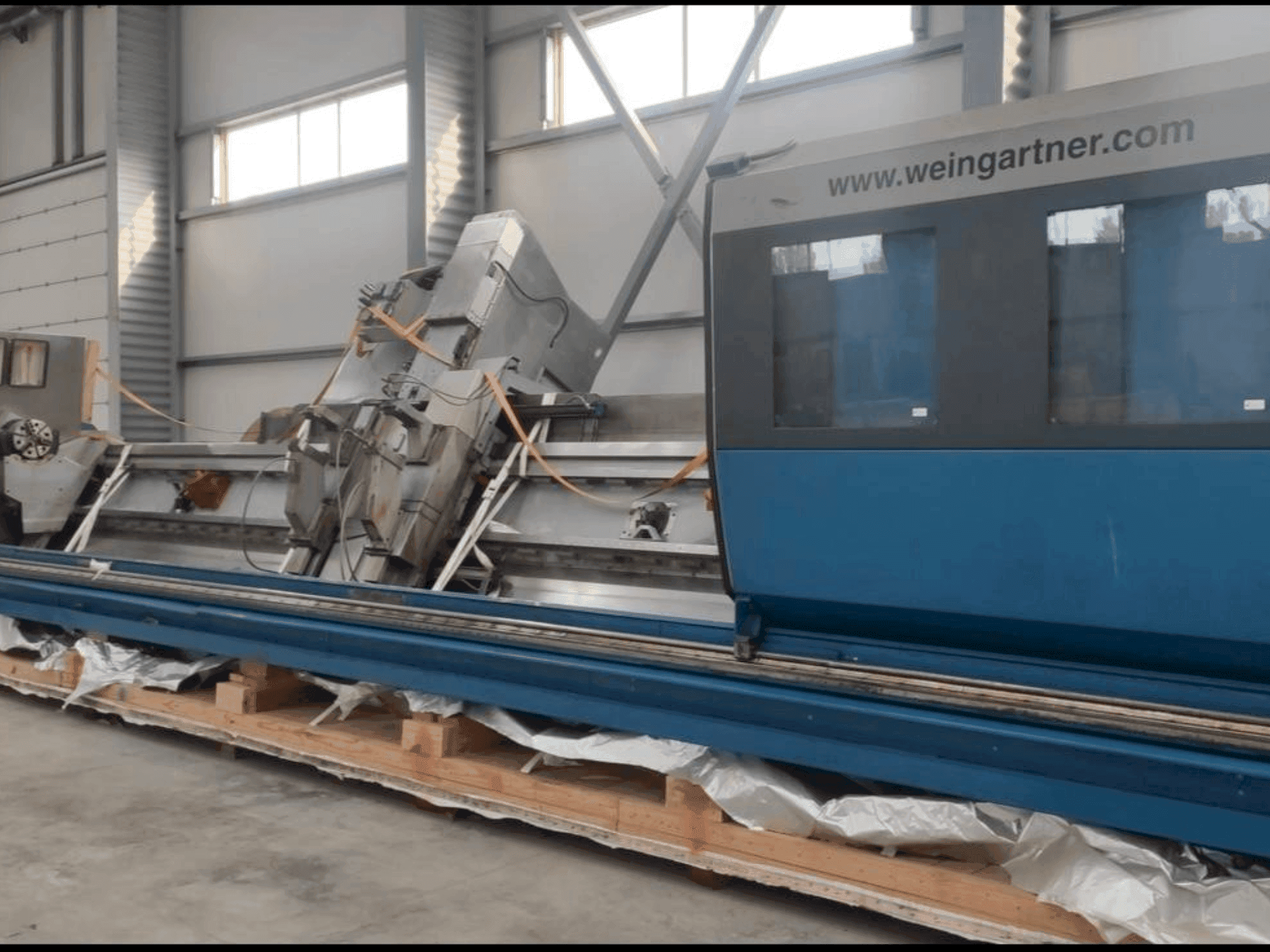

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Equipamiento adicional

• Cabezal: Avance por servomotor de CA: 1FT6 105 - 8SF71 - 3AG1, Par disponible en el husillo principal en funcionamiento S1, Relación de la caja de engranajes cónicos: 4:1, Relación de la transmisión helicoidal: 15:1, Relación de reducción total: 60:1, Altura del husillo principal: 1550 mm, Diámetro del husillo principal: 108 mm, Mandril Gr. 315: Diámetro del agujero: 95 mm, Presión máx.: 27 bar, Fuerza máx. de amarre a 27 bar: 17500 daN, Sujeción exterior: 25 - 245 mm, Sujeción interior: 90 - 310 mm
• Transportador de virutas: Potencia motriz: 1,1 kW, Anchura de descarga: 250 mm, Altura de descarga: 850 mm, Virutas transportadas: 300 dm³/h
• Sistema hidráulico: Caudal de la bomba: 27 l/min, Presión máx. del sistema: 80 bar, Potencia motriz: 4,6 kW, Capacidad del depósito: 60 l, Potencia del radiador de aceite: 0,3 kW
• Unidad de Fresado PUFK-320: Unidad de fresado periférico y fresado con fresa madre, Eje pivotante A alimentado por servomotor AC: 1FT6 084 - 8AF71 - 3EL4, Relación de la caja de engranajes planetarios: 70:1, Relación de la transmisión por engranajes: 3:1, Relación de reducción total: 210:1, Velocidad máx. de giro: 90°/seg, Rango de giro: ±90°, Avance mediante motor de husillo principal de CA: 1PH7 137 - 2NF22 - 0CJ2, Diámetro maxi. del cabezal de corte: 260 mm, Velocidad maxi. del cabezal de corte: 300 min-¹
• Unidad de pelado (opcional): Alimentación por motor de husillo principal de CA: 1PH7 137 - 2NF22 - 0CC2, Relación de transmisión: 2,4:1, Velocidad máx. del cabezal de corte: 1800 min-¹
• Luneta frontal: Rango de diámetros (mordazas de fresado): 25 - 220 mm, Fuerza de amarre máx. a 80 bar (sin eficacia): 1200 daN, Presión de apriete máx.: 80 bar
• Luneta trasera: Rango de diámetros (mordazas de fresado largas): 25 - 220 mm, Fuerza de amarre máx. a 80 bar (sin eficacia): 1200 daN, Presión máx. de amarre: 80 bar
• Contrapunto: Avance por servomotor CA: 1FT6 064 - 6AF71 - 3EK4, Engranaje recto cónico: 50:1, Avance rápido max: 5000 mm/min, Diámetro de la caña: 160 mm, Carrera: 200 mm, Presión a 50 bar: 1500 daN, Tensión a 50 bar: 1000 daN, Presión máx.: 50 bar
• Soporte de la pieza de trabajo: Rango de diámetros: 70 - 220 mm
• Especificaciones totales de la máquina: Tensión de alimentación: 3 x 380 V ± 10%, Ciclo: 50 Hz ± 2%, Potencia de entrada máx: 57 kW, Potencia máxima: 100 A, Tensión de control: 24 V CC, Presión del sistema (neumática): 6 - 10 bar, Consumo de aire: 15 - 20 m³/hora, Conector de aire: ½", Presión del sistema (Hidráulica): 90 bar
